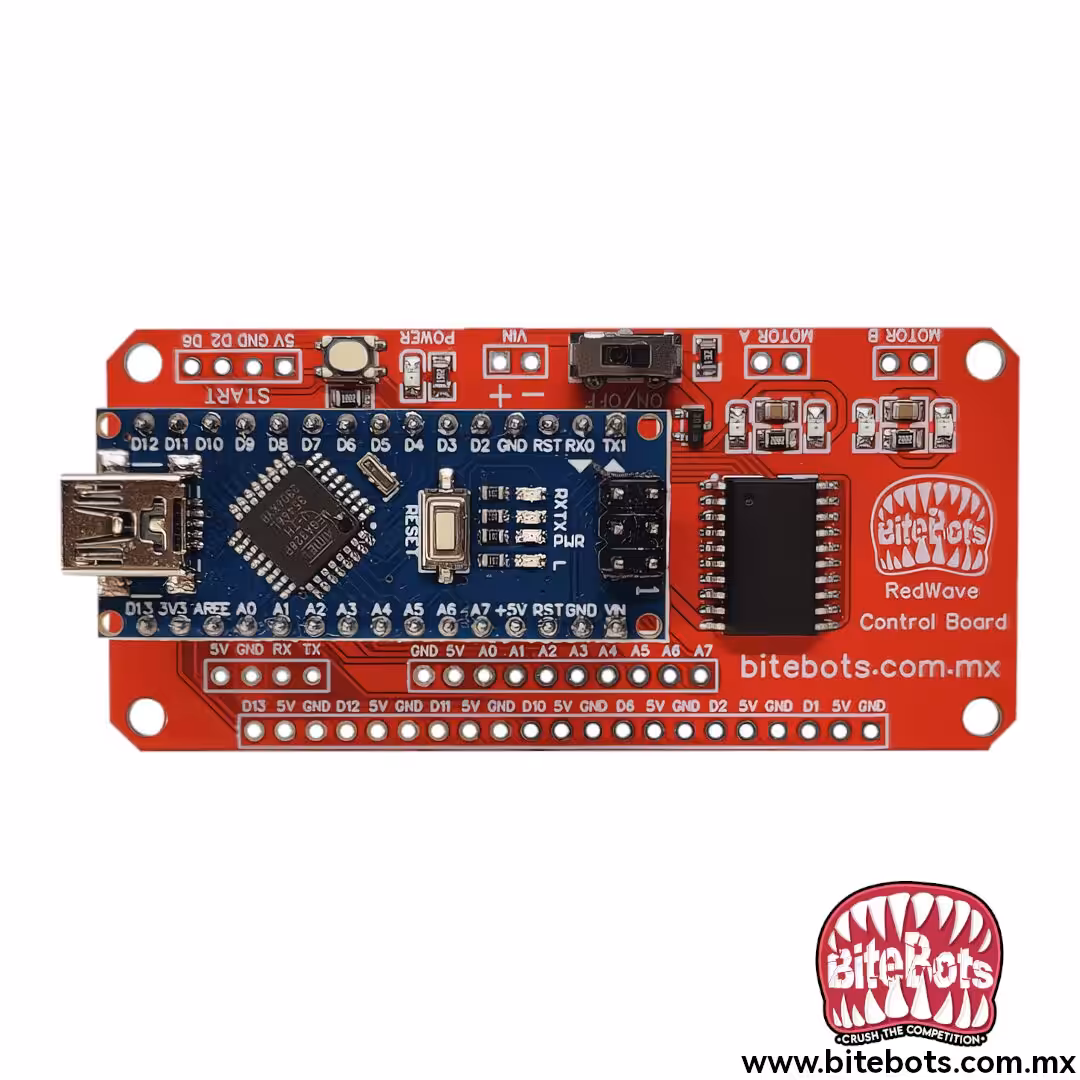

Red Wave Tarjeta de Control para Robótica

INCLUYE CÓDIGO DE EJEMPLO LISTO PARA USAR CON LA PLACA

La Red Wave es una tarjeta de control versátil diseñada para proyectos de robótica como robots de combate, minisumo, seguidores de línea, resuelve laberintos y más. Equipada con un Arduino Nano, permite gestionar múltiples dispositivos gracias a sus 6 pines digitales de E/S y 8 entradas analógicas.

Integra un puente H capaz de controlar dos motores DC de hasta 20V, acompañado de indicadores LED para monitorear el funcionamiento. Además, incluye un regulador de voltaje y protección contra polaridad inversa para evitar daños por conexiones incorrectas. Su diseño compacto facilita la integración en proyectos que requieren eficiencia y confiabilidad.

Si necesitas mayor capacidad de corriente, puedes considerar la tarjeta Fang, con un puente H más robusto para aplicaciones exigentes.

⚙️ Especificaciones técnicas:

• Microcontrolador: Arduino Nano

• Voltaje de entrada: 7V – 20V

• Pines digitales: 6

• Entradas analógicas: 8

• Puente H: Control de 2 motores DC (hasta 20V)

• Corriente por canal: 600 mA típica, 1.2 A máxima (pulsos cortos)

• Protección: Polaridad inversa

• Indicadores: LEDs para puente H

• Regulador de voltaje: Integrado

• Dimensiones: 75 mm × 35 mm

⚙️ Aplicaciones comunes:

1. Robots minisumo y seguidores de línea

2. Robots de combate y resuelve laberintos

3. Proyectos con control de motores DC

4. Prototipos con Arduino y sistemas autónomos
